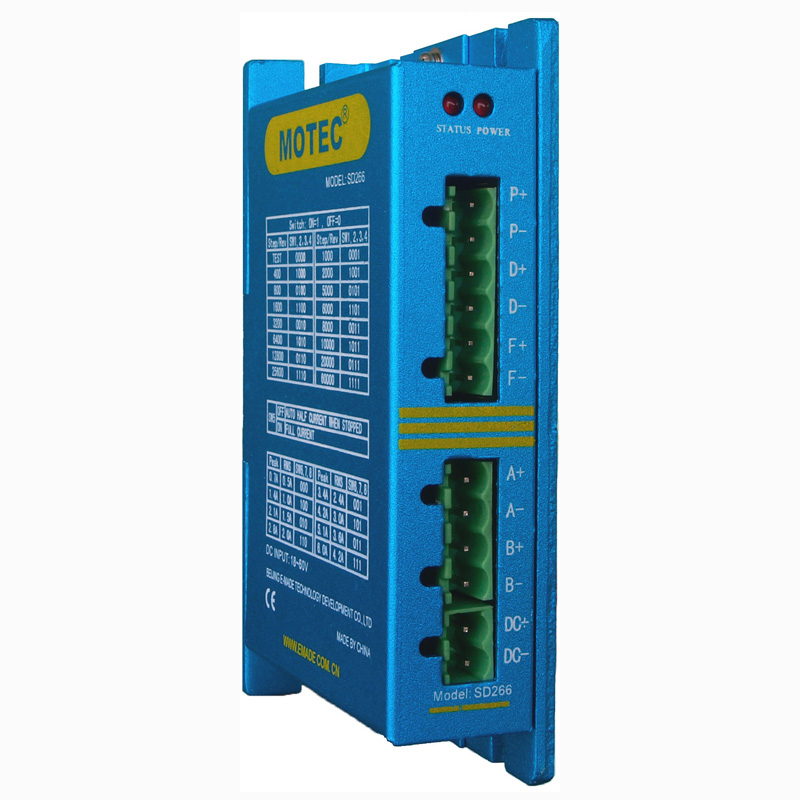

SD266 步进驱动器（脉冲型）

MOTEC两相混合式步进驱动器是MOTEC（中国）自主研发、生产的新型智能步进驱动器。MOTEC（中国）借鉴欧洲先进技术，采用正弦波细分技术，解决了步进电机低速爬行、有共振区、噪音大、高速扭矩小、启动频率低、可靠性差等缺点。MOTEC（中国）的驱动器研发团队在解决上述问题的同时，进一步对两相混合式步进驱动器进行了深入的探究及开发，使其具有了I/O接口、内置控制器及小型PLC功能、内置CAN/RS232/RS485总线接口、内置轨迹规划功能，形成了新一代智能步进驱动器系列产品，更加方便用户使用，节省了上位机资源，有效降低了成本，为步进产品在运动控制系统中的应用拓宽了道路。
1、全程正弦运行，运行更平滑
2、抗干扰能力强
3、具有自测试功能
4、电机轴释放（FREE）提醒
5、自动半流，减少发热
6、单/双脉冲模式可切换
7、矩频曲线良好，可以实现高速大扭矩
8、细分最大60000P/R

1.输入电压：18~60VDC（直流供电）；

2.输出电流：最大 6A（峰值）；

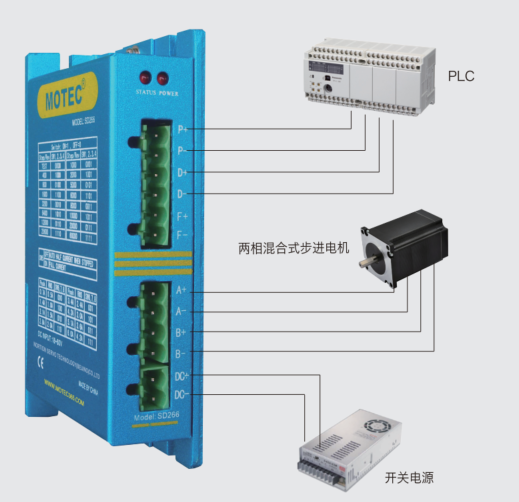

3.DC+/DC-为直流供电输入，电压范围为 18~60VDC；

4.A+/A- 和 B+/B-连接两相步进电机的两个绕组，交换其中任意一对电缆，可以改变电机的运行方向；

5.P+/ P-为脉冲信号，5V 接口，若接其他电压的信号，请参照接口电路图；

6.D+/D-为方向信号，5V 接口，若接其他电压的信号，请参照接口电路图；

7.F+/F-为释放信号，5V 接口，用户可在运行过程中控制该信号，使步进电机进入释放状态。

更多技术资料，请查看下载 MOTEC步进产品资料
