【摘要】:差分传输区别于传统的一根信号线一根地线的传输方式,它是在两根线上都传输信号,这两个信号幅值相等,相位相反。在这两根线上传输的信号就是差分信号。信号接收端通过比较这两个电压的差值来判断发送端发送的是逻辑0还是逻辑1。在电路板上,差分走线必须是等长、等宽、紧密靠近且在同一层面上的两根线。差分信号是用一个数值表示两个物理量之间的差异。从严格意义上讲,所有的电压信号都是差分的。因为一个电压肯定是相对于另一个电压而言的。
【关键字】:差分传输 幅值 相位 差分信号

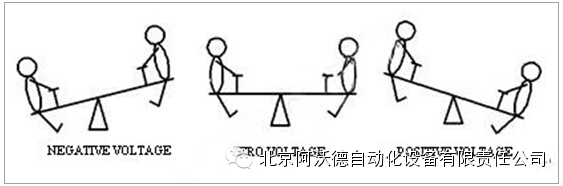

内容:我们用一个方法对差分信号做一下比喻。差分信号就好比是跷跷板上的两个人,当一个人被跷上去的时候,另一个人被跷下来了 - 但是他们的平均位置是不变的。
图1
应用到电学上,这两个跷跷板用一对标识为V+和V-的导线来表示。当V+>V-时,信号定义成正极信号,当V+

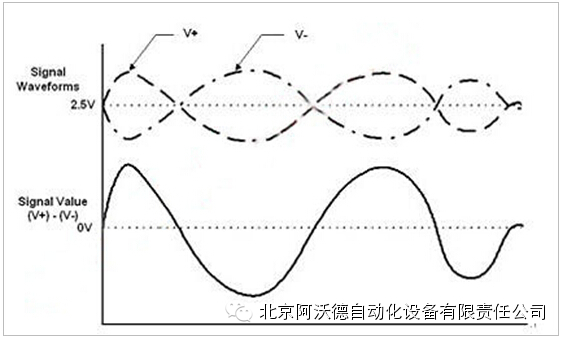

图2. 差分信号波形和单端等价
而实际电路中,当我们不采用单端电路,而采用差分信号方案时,我们用一对导线来替代单根导线,增加了任何相关电路接口的复杂性。那么差分信号提供了什么样的有形益处,才能证明复杂性和成本的增加是值得的呢?
第一、因为你在控制''基准''电压,所以能够很容易地识别小信号。在一个地做基准,单端信号方案的系统里,测量信号的精确值依赖系统内''地''的一致性。信号源和信号接收器距离越远,他们局部地的电压值之间有差异的可能性就越大。从差分信号恢复的信号值在很大程度上与''地''的精确值无关,而在某一范围内。
第二、它对外部电磁干扰(EMI)是高度免疫的。一个干扰源几乎相同程度地影响差分信号对的每一端。既然电压差异决定信号值,这样将忽视在两个导体上出现的任何同样干扰。除了对干扰不大灵敏外,差分信号比单端信号生成的 EMI 还要少。
第三、在一个单电源系统,能够从容精确地处理''双极''信号。为了处理单端,单电源系统的双极信号,我们必须在地和电源干线之间某任意电压处(通常是中点)建立一个虚地。用高于虚地的电压来表示正极信号,低于虚地的电压来表示负极信号。接下来,必须把虚地正确地分布到整个系统里。而对于差分信号,不需要这样一个虚地,这就使我们处理和传播双极信号有一个高逼真度,而无须依赖虚地的稳定性。
我们知道,编码器既可以输出单端信号也可以输出差分信号。而编码器旋转实质上产生了三路脉冲信号A、B、Z。Z相脉冲一圈只产生一个,用于计算编码器转数和周期。A相和B相脉冲相位相差90度,如果A相超前B相,说明电机正转;B相超前A相,说明电机反转。如果要输出差分信号,则在编码器内部会有一个驱动IC(26C31、26LS31……)将A、B、Z信号变成差分,也就是A+、A-,B+、B-,Z+、Z-。在驱动器端会有一个接收IC(26C32、26LS32……),将传输的A、B、Z三路差分信号进行比较,送给CPU处理。
差分信号举例说明:
我们的驱动器编码器既可以接单端的,又可以接差分的:
我们的驱动器设计接的是差分编码器,但是如果编码器是单端的,我们在驱动器内部有一个专门的电路设计,在接收IC传输的差分信号都做有上拉和下拉电阻,这样即使其中一路没有信号传输,那一路信号上依然有电压,可以和另外一路传输的信号进行比较。编码器之采用差分信号,还有传输距离更远的优势。
