PLC配合闭环控制步进电机

信息来源:MOTEC直流伺服电机代理商-深圳兴弘泰自动化

众所周知，普通的plc可编程控制器，输入为OC 门或继电器，很少有高速脉冲输出口，但一般有脉冲计数输入接口。我们利用这一特征点，通过以下配置可方便的完成机械运动的过程或位置控制。
传统上，在用PLC 控制步进电机时，通常在PLC中附加一块专用的步进电机控制智能模块，再与驱动电源相连接实现控制功能。
供应闭环控制步进电机和步进电机驱动器产品的山社电机介绍的一种控制驱动器产品，采用单片机内置式控制软件，接收PLC 的OC 门信息，将步进电机控制模块与驱动电源合二为一，省去了步进电机控制智能模块，使成本大为降低。该驱动器适用于各种二相、小于3A 的步进电机。
由于该步进电机控制驱动器有7种速度可选，在不同的运动情况下选不同的速度，当运行到确定的位置后，停止步进电机即可。同时，控制驱动器内还自带升降频控制、整步/细分切换等功能，所以PLC的控制使用十分方便。
在机械运动机构上安装过程控制使用的长光栅，并在运动机构一端设定限位开关为机械原点(可用光电、霍尔元件) ，远离限位开关为步进电机运行的正方向。当步进电机通电后，首先向机械原点运行，当碰到限位开关时，PLC 内部的计数器自动清零。如我们要进行机械运动的过程控制，通过光栅与步进电机带动的机械部件相连，确定步进电机与光栅的脉冲当量值之后，即可在PLC可编程控制器上编程实现高速高效的过程控制了。
例如：步进电机的脉冲当量为01001mm，与之配合的光栅反馈脉冲也选配输出每个脉冲为01001mm ，这样步进电机每走一步，光栅反馈一次信号到PLC内，计数器则加(或减)一。
同传统驱动器相比，该控制步进驱动器以软件代替硬件步进电机控制器和硬件脉冲环分电路，结构简单，成本节约。采用闭环控制，根据位置传感器的不同种类和精度，可广泛适用于坐标测量仪、比长仪等各种不同精度的精密仪器和机床设备。

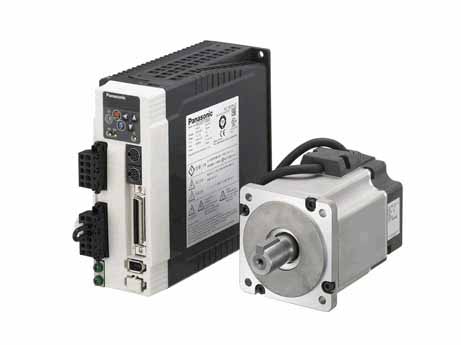

松下伺服相关产品
