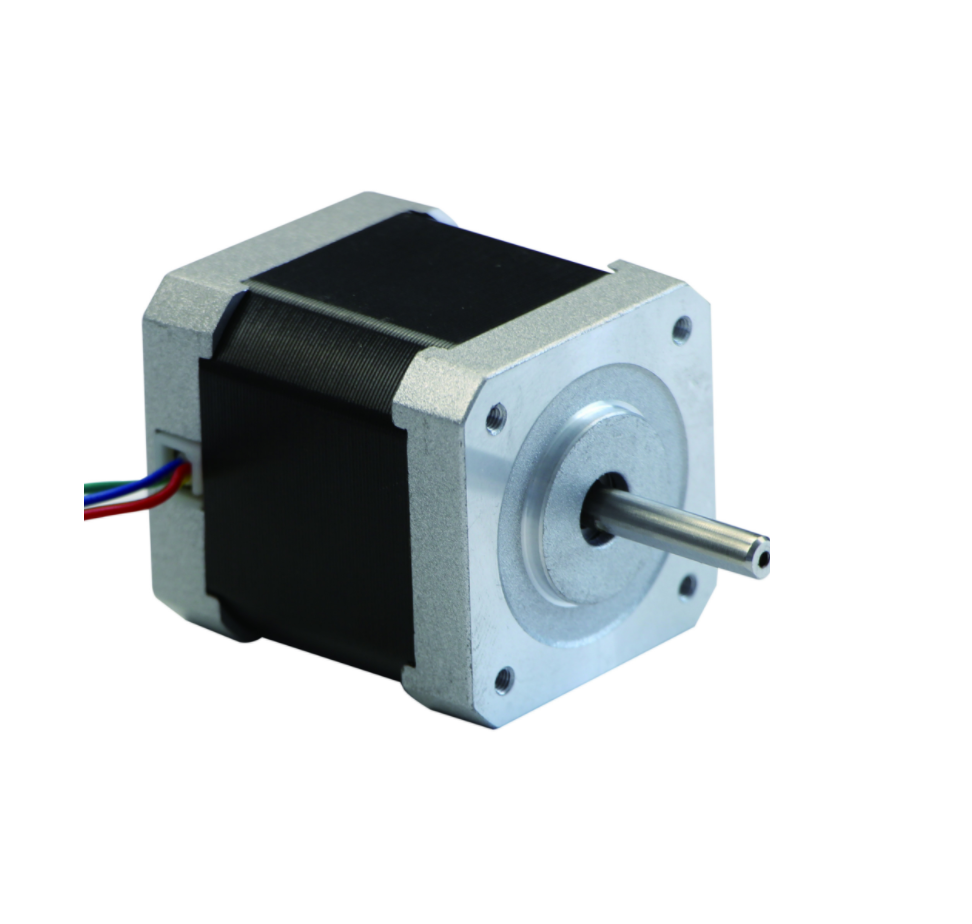

| 图1 三相反应式步进电动机的结构示意图 1——定子 2——转子 3——定子绕组{{分页}} 图1是最常见的三相反应式步进电动机的剖面示意图。电机的定子上有六个均布的磁极，其夹角是60º。各磁极上套有线圈，按图1连成A、B、C三相绕组。转子上均布40个小齿。所以每个齿的齿距为θE=360º/40=9º，而定子每个磁极的极弧上也有5个小齿，且定子和转子的齿距和齿宽均相同。由于定子和转子的小齿数目分别是30和40，其比值是一分数，这就产生了所谓的齿错位的情况。若以A相磁极小齿和转子的小齿对齐，如图1，那么B相和C相磁极的齿就会分别和转子齿相错三分之一的齿距，即3º。因此，B、C极下的磁阻比A磁极下的磁阻大。若给B相通电，B相绕组产生定子磁场，其磁力线穿越B相磁极，并力图按磁阻最小的路径闭合，这就使转子受到反应转矩（磁阻转矩）的作用而转动，直到B磁极上的齿与转子齿对齐，恰好转子转过3º；此时A、C磁极下的齿又分别与转子齿错开三分之一齿距。接着停止对B相绕组通电，而改为C相绕组通电，同理受反应转矩的作用，转子按顺时针方向再转过3º。依次类推，当三相绕组按A→B→C→A顺序循环通电时，转子会按顺时针方向，以每个通电脉冲转动3º的规律步进式转动起来。若改变通电顺序，按A→C→B→A顺序循环通电，则转子就按逆时针方向以每个通电脉冲转动3º的规律转动。因为每一瞬间只有一相绕组通电，并且按三种通电状态循环通电，故称为单三拍运行方式。单三拍运行时的步矩角θb为30º。三相步进电动机还有两种通电方式，它们分别是双三拍运行，即按AB→BC→CA→AB顺序循环通电的方式，以及单、双六拍运行，即按A→AB→B→BC→C→CA→A顺序循环通电的方式。六拍运行时的步矩角将减小一半。反应式步进电动机的步距角可按下式计算： θb=360º/NEr (1) 式中 Er——转子齿数； N——运行拍数，N=km，m为步进电动机的绕组相数，k=1或2。 但动态性能差、效率低、发热大，可靠性难保证。 |
